Руководство по эксплуатации


РЭ 7184-656-18824285



Электрошокер Фантом К.111





Электрошоковое устройство (ЭШУ, Электрошокер) ФАНТОМ - мощное электрическое устройство, безопасное для владельца и эффективно защищающее при нападении правонарушителей и животных.

Электрошоковое устройство ФАНТОМ при невежественном обращении может нанести электроудар владельцу или выйти из строя без права гарантийного ремонта.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Максимальное напряжение холостого разряда на электродах ЭШУ,В 90000
Минимальное напряжение искрового разряда на электродах ЭШУ,В 70000
Мощность воздействия ЭШУ, Дж/с не менее 3
Стойкость к внешним воздействиям: работоспособен в диапазоне температур от -15 °С до +50°С
и относительной влажности до 98% при температуре +25 °С

Масса, кг 0,21
Габаритные размеры,мм 136х60х30
Время однократного воздействия на объект, сек 3
Длительность паузы между однократными воздействиями на объект, сек 10
Режим проверки: циклический (Разряд - Пауза). Разряд – не более 1 сек. Пауза – не менее 5 сек.
Максимально допустимое снижение мощности воздействия на объект, не более 25%
Циклов работы при полностью заряженной батарее, не менее 80
Элемент питания: съемная перезаряжаемая LiPOL аккумуляторная батарея * 7,4В, 600мАч
Количество циклов заряда аккумуляторной батареи, не менее 500

*Параметры аккумуляторной батареи могут корректироваться производителем.



НАЗНАЧЕНИЕ

Внимание!
1. Использование прибора должно быть оправдано невозможностью защиты от нападения другими способами.
2. Запрещается непрерывное воздействие на людей продолжительностью более 3 сек.
3. Категорически запрещается применение прибора против лиц, не достигших 16-летнего возраста, беременных женщин, а также против лиц с ярко выраженными психическими заболеваниями.

Электрошоковое устройство, электрошокер ФАНТОМ (далее ЭШУ ФАНТОМ) – гражданское оружие самообороны, предназначено для:
-индивидуальной защиты от нападения правонарушителей и животных путем нелетального воздействия на нападающего серией разрядов электрического тока высокого напряжения;
-психологического воздействия на агрессивный объект. Яркое голубоватое свечение электрических разрядов между контрольными электродами и характерный звук электрических разрядов сами по себе эффективно устрашают нападающего, особенно в сумерках и при слабом освещении (подъезд, лифт).

! Электрошоковые устройства отечественного производства можно приобретать и носить без специального разрешения:

«…электрошоковые устройства и искровые разрядники отечественного производства … регистрации не подлежат, и граждане Российской Федерации имеют право приобретать их без получения лицензии» - Федеральный закон №150-Ф3 «Об оружии», статья 13.



ПРИНЦИП ДЕЙСТВИЯ

Электрошокер ФАНТОМ генерирует импульсы тока высокого напряжения, которые при воздействии на правонарушителя или животное блокируют процессы в нервной системе нападающего и вызывают спазм мышц.
Применение электрошокера ЭШУ по назначению не представляет опасности для организма и его жизнедеятельности, что подтверждено медико-биологической экспертизой Минздрава РФ.
Сильный останавливающий и дезориентирующий эффект достигается в зависимости от области воздействия, времени воздействия, а также состояния нападающего.

Важно правильно выбрать область воздействия электрошокера. Она должна быть как можно ближе к центральной нервной системе нападающего – в туловище. Самыми уязвимыми точками являются шея, пах, солнечное сплетение, область сердца, а также верхняя часть груди и верхняя часть бедра.
Следует также знать, что воздействие разряда электрошокового устройства значительно усиливается, если применять ЭШУ в плотном контакте рабочих электродов и зоны поражения.

Небольшие размеры электрошокера ФАНТОМ позволяют применять его неожиданно для нападающего, повышая эффективность воздействия.


КОНСТРУКЦИЯ

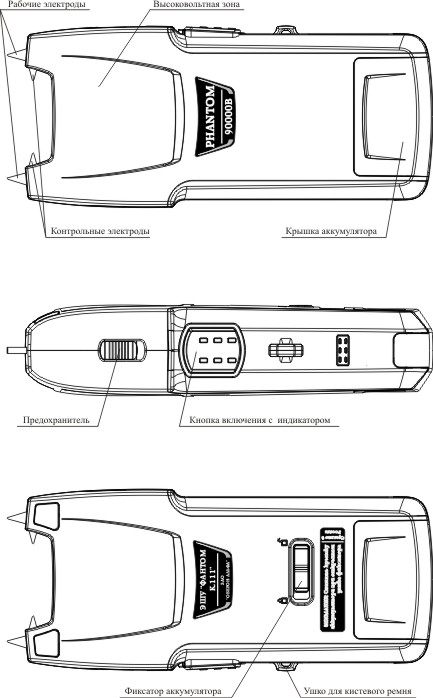

Электрошокер ФАНТОМ конструктивно выполнен в ударопрочном корпусе и имеет в своем составе предохранитель для исключения случайных срабатываний, контрольные электроды для проверки работоспособности и конусные рабочие электроды. Предусмотрена возможность ношения ЭШУ на кистевом ремне.

В электрошокере ФАНТОМ используется съемная аккумуляторная батарея. Для временной фиксации батареи в корпусе без использования крышки аккумулятора предусмотрен фиксатор батареи (в положении фиксатора «замок закрыт» - батарея зафиксирована внутри корпуса). Фиксатор используется для удобства установки крышки аккумулятора.


ПРОВЕРКА И ПОДГОТОВКА К РАБОТЕ

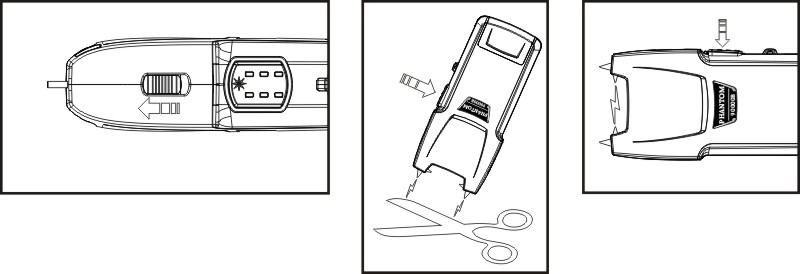

Для проверки работоспособности электрошокера требуется:

а) перевести предохранитель в крайнее переднее положение. Кнопка начнет подсвечиваться индикатором снятия с предохранителя. В электрошокере ФАНТОМ установлена система индикации состояния аккумулятора. Цвет индикатора ЗЕЛЕНЫЙ – аккумулятор заряжен, эксплуатация устройства разрешена. Цвет индикатора КРАСНЫЙ – необходимо зарядить аккумулятор.

б) поднести устройство рабочими электродами к отдельнолежащему металлическому предмету на 5-7 мм. (например, к ножницам) и нажать на кнопку (не более 1 секунды). При этом между предметом и рабочими электродами появится электрический разряд.

в) перевести предохранитель в заднее положение;

Допускается производить проверку не на отдельнолежащий металлический предмет, а между контрольными электродами. Высоковольтный разряд стремится пройти по границе раздела сред (особенность высоковольтного разряда) – в данном случае по той части корпуса устройства, которая находится непосредственно под контрольными электродами. Если поверхность корпуса под электродами загрязнена или аккумуляторная батарея слабо заряжена, возможно «падение» искрового разряда на корпус. Если поверхность под электродами загрязнится, протрите ее сухой тканью.




Электрошокер Фантом К.111 Подготовка к работе.



LiPOL АККУМУЛЯТОРНАЯ БАТАРЕЯ

Электрошокер ЭШУ ФАНТОМ комплектуется LiPOL аккумуляторной батареей.

Если устройство не эксплуатируется, происходит саморазряд батареи, который составляет 10% от емкости батареи в месяц. Поэтому в режиме хранения рекомендуется подзаряжать батарею раз в четыре месяца.

Внимание! Хранение устройства снятым с предохранителя (горит индикатор готовности) недопустимо.

Внимание! Устройство потребляет в процессе работы (образования искрового разряда) очень большой ток, поэтому следует строго соблюдать методику проверки работоспособности, изложенной в правилах проверки и подготовки к работе. В противном случае аккумулятор теряет свою способность отдавать большой ток, начинаются процессы по изменению его химических свойств.

Длительная работа электрошокера ФАНТОМ допускается только в «боевой» обстановке.


Заряд аккумуляторов.

Для заряда LiPOL батарей используйте только автоматическое зарядное устройство (АЗУ) модель PHANTOM-A1.

Порядок заряда аккумуляторной батареи:
1.Поставить ЭШУ на предохранитель;
2.Перевести фиксатор аккумулятора в положение «замок открыт»;
3.Сдавить крышку аккумулятора большим и указательным пальцами с разных сторон и снять ее вместе с аккумуляторной батареей;
4.Отсоединить батарею от крышки аккумулятора;
5.Подключить АЗУ к батарее;
6.Включить АЗУ в сеть.

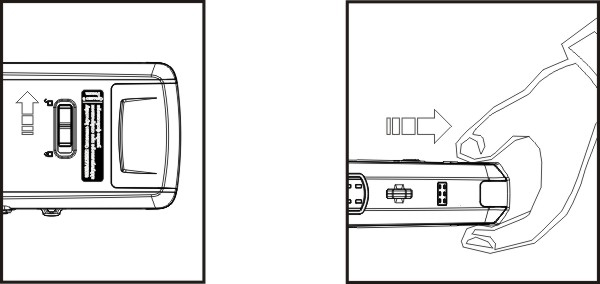

Электрошокер Фантом К.111 Снятие крышки аккумулятора.


Установка заряженой батареи в корпус электрошокера:
1.Установить батарею в корпус до упора и перевести фиксатор аккумулятора в положение «замок закрыт»;
2.Установить крышку аккумулятора в корпус до щелчка.


Автоматическое зарядное устройство PHANTOM-A1
Технические характеристики:
Сеть питания: ~ 220 В + 10%, 50 Гц;
Ток заряда, макс.: 1000 мА;
Время заряда полностью разряженной батареи: 40 минут.

Если батарея разряжена не полностью, то время заряда может быть сокращено.

Зарядное устройство (ЗУ) автоматически отключается после того, как аккумуляторная батарея ЭШУ полностью зарядится.

Процесс заряда отображается вынесенным на корпус ЗУ индикатором: *красный цвет свечения – идет процесс заряда; *зеленый цвет свечения – заряд закончен.


ПОРЯДОК РАБОТЫ

а) Перевести предохранитель в крайнее переднее положение;

б) При воздействии на объект поднести рабочие электроды как можно ближе к зоне поражения, нажать на кнопку и одновременно удержать рабочие электроды в тесном контакте с зоной поражения до 3 сек. Скольжение рабочих электродов по поверхности объекта нежелательно.

Внимание! Эффективность электроудара напрямую связана с расстоянием от рабочих электродов до зоны поражения. Максимальная эффективность может быть достигнута, если электроды касаются тела нападающего или находятся в непосредственной близости (2-3мм) от зоны поражения. При применении ЭШУ эта рекомендация является основной и ей не стоит пренебрегать.


ЭКСПЛУАТАЦИЯ В ДОЖДЛИВУЮ ПОГОДУ

Самым сложным в применении электрошоковых устройств является применение в дождливую погоду. В этом случае, если нападающий находится в промокшей одежде или намокшей кожаной куртке, возможно «растекание» части электрического разряда по поверхности одежды.

-в момент применения нужно максимально приблизить рабочие электроды к зоне поражения – «достать» тело нападающего. Сделать это помогут немного заостренные рабочие электроды. Постарайтесь проткнуть одежду правонарушителя резким движением;

-обязательным является методика включения устройства (нажатие на кнопку): рабочие электроды нужно сначала поднести к объекту, а уже потом нажать на кнопку;

-держите устройство в сухом месте – в кармане, под зонтиком, избегая попадания на него дождя.


ЭКСПЛУАТАЦИЯ ЗИМОЙ

Единственной проблемой эксплуатации в холодную зимнюю погоду является то, что «замерзший» аккумулятор не способен дать большой ток (см. зависимость мощности изделия от температуры аккумулятора), позволяющий эффективно работать устройству. Поэтому при отрицательных температурах окружающего воздуха держите электрошокер ФАНТОМ в теплом месте – в кармане верхней одежды или в руке.

Замерзший LiPOL аккумулятор можно быстро разогреть, кратковременно несколько раз включив ЭШУ на холостой разряд: 1с.-разряд/ 5с.-пауза.


ВОЗДЕЙСТВИЕ ЧЕРЕЗ ОДЕЖДУ И КОЖАНЫЕ ИЗДЕЛИЯ

Если нападающий одет в кожаную одежду, импульсы ЭШУ «ФАНТОМ» пробьют ее за счет своей энергетики и длительности. Кожаная одежда имеет только плотный верхний слой, а вся основная толщина – «рыхлая».

Если одежда нападающего – диэлектрик (например, толстый полиэтиленовый плащ), обязательно нужно проткнуть или надсечь ее рабочими электродами. По этим точкам разряд пройдет на тело нападающего.

Если нападающий находится в толстой верхней одежде, например в дубленке, пробойного расстояния и длины выступающих электродов при плотном поднесении электродов к объекту достаточно, чтобы добить импульсом до объекта.

Обычная «рыхлая» одежда (куртки - ветровки, пиджаки, рубашки, кофты) электрический разряд пробивает беспрепятственно.

При воздействии на объект скольжение электродов по поверхности объекта нежелательно, а в случае воздействия через толстую верхнюю одежду или одежду с диэлектрическими свойствами - недопустимо.


МЕРЫ ПРЕДОСТОРОЖНОСТИ

-запрещается включать с разряженной или слабозаряженной аккумуляторной батареей (цвет индикатора снятия с предохранителя электрошокера - КРАСНЫЙ);
-при обхвате корпуса не подносить руки близко к высоковольтной зоне ЭШУ и к электродам электрошокера;
-не включать без нагрузки на рабочих электродах (холостой разряд на отдельнолежащий металлический предмет или между контрольными электродами электрошокера) на время более 1 секунды;
-не использовать электрошокер в воде, босиком на бетонном полу, траве и т.д.;
-не использовать ЭШУ против детей; беременных женщин; лиц преклонного возраста; сотрудников правоохранительных органов; в ситуациях, не связанных с защитой личной безопасности;
-хранить в недоступном для детей месте;



Насадка-переходник для ЭШУ ФАНТОМ
Модель НП-11


Руководство по эксплуатации


ВНИМАНИЕ! Производитель ЭШУ ФАНТОМ К.111 не несет ответственности за:
-осечки срабатывания картриджей;
-точность выстрела гарпунов-электродов картриджа БТЭР;
-качество зацепа гарпунов-электродов на одежде агрессора или их фиксации в теле.
Все эти характеристики должны обеспечиваться качеством картриджа и правильностью его конструкции.


ВНИМАНИЕ! Не рекомендуется проверять работу ЭШУ ФАНТОМ с установленной на него Насадкой-переходником холостым разрядом между контрольных электродов. Проверку проводить на отдельно лежащий металлический предмет.

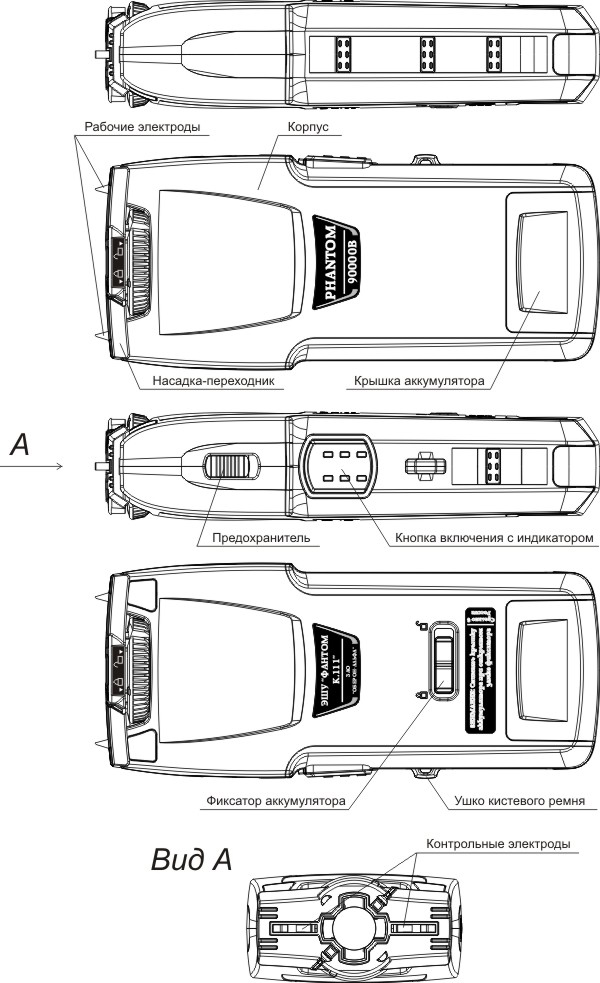

Стреляющий электрошокер Фантом К.111 Общий вид.


Технические характеристки.

-Габаритный размер НП-11, мм: 53х29х13 (+/- 1мм);
-Ресурс инициализаций картриджа БТЭР (максимальная дальность транспортировки воздействия 4,5м): 20;
-Ресурс инициализаций картриджа КС: 100;
-Рекомендуемый срок эксплуатации с даты выпуска, лет: 2;
-Материал корпуса: поликарбонат;
-Общая длина ЭШУ ФАНТОМ с присоединенным картриджем КС, мм: 155 (+/- 1мм).
-Общая длина ЭШУ ФАНТОМ с присоединенным картриджем БТЭР, мм: 199 (+/- 1мм).


Комплектация.

-Насадка-переходник НП-11;
-Комплект токопроводящих самоклеящихся пластин;
-Руководство по эксплуатации;
-Упаковка.


Назначение.

Насадка-переходник НП-11 (далее Насадка-переходник или НП-11) для электрошокового устройства ЭШУ ФАНТОМ (далее электрошокер) предназначена для присоединения Картриджей сигнальных КС (ТУ 5212-007-55233808-09) и Блоков транспортировки электроразряда БТЭР (ТУ7399-002-55233808-05), а также картриджей с подобными байонетными замками и системой инициирования с целью предварительного дезориентирования одного или группы противников (применение картриджа КС), а также для дистанционного нелетального воздействия на правонарушителя импульсами тока высокого напряжения электрошокера (применение картриджа БТЭР).

Примечание. Описание правил эксплуатации картриджей и мер предосторожности излагается в их Руководствах по эксплуатации.
Правила эксплуатации ЭШУ ФАНТОМ приведены в Руководстве по эксплуатации РЭ 7184-656-18824285.


Особенности конструкции.


Насадка-переходник НП-11. Стреляющий электрошокер.

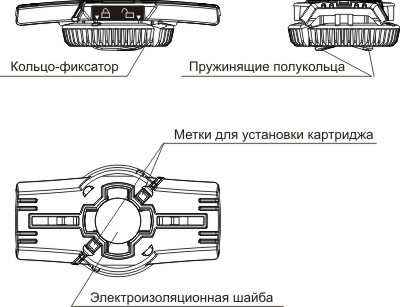

Насадка-переходник НП-11 устанавливается на высоковольтные электроды электрошокера и фиксируется при помощи поворотного кольца-фиксатора. Далее электрошокер допускается эксплуатировать с постоянно установленной насадкой-переходником:
-НП-11 не изменяет мощность электрошокера, частоту работы и напряжение при холостом разряде (не изменяет электрические параметры биологического воздействия), габаритные размеры электрошокера.
-Применение электрошокера с установленной НП-11 уменьшает толщину пробиваемой одежды (максимальный воздушный зазор ЭШУ). Это нужно учитывать при эксплуатации в зимнее время и при применении электрошокера через верхнюю одежду.
-НП-11 снабжена пружинящими полукольцами в нижней части корпуса, что позволяет эксплуатировать электрошокер с присоединенными картриджами в специальных кофрах. При инициализации картриджа, насадка-переходник плотно примыкается к корпусу ЭШУ силой отдачи.


Подготовка к работе.

Перед установкой Насадки-переходника НП-11 на корпус ЭШУ необходимо проверить:
-отсутствие механических повреждений на корпусе НП-11.
-наличие белой электроизоляционной фторопластовой шайбы во внутренней полости насадки.
-свободный ход поворотного кольца фиксатора из положения «замок открыт» в положение «замок закрыт» и обратно.

Внимание! Инициализация картриджей происходит с рабочих электродов электрошокера. В связи с этим на тыльной стороне картриджа должны присутствовать токопроводящие самоклеящиеся пластины (токопроводящий алюминиевый скотч). Пояснения: см. раздел «Проверка картриджа перед установкой» данного руководства.


Эксплуатация. Установка и снятие насадки.

1.Поставить ЭШУ на предохранитель.
2.Установить кольцо-фиксатор в положение «замок открыт».
3.Установить насадку-переходник на высоковольтные электроды электрошокера.
4.Плотно прижимая Насадку-переходник к корпусу электрошокера, повернуть кольцо-фиксатор в положение «замок закрыт».
Внимание! Кольцо-фиксатор при повороте в положение «замок-закрыт» в процессе первой установки на электрошокер может проходить с усилием. Это обусловлено тем, что повороту кольца-фиксатора может мешать нижняя плоскость контрольных электродов. Данная проблема решается либо самостоятельно (требуется отвести электроды ЭШУ таким образом, чтоб кольцо-фиксатор беспрепятственно поворачивалось под электродами), либо обратившись в сервисный центр.


Эксплуатация. Проверка картриджа перед установкой.

Инициирование картриджей происходит с рабочих электродов электрошокера. В связи с этим на тыльной стороне картриджа должны присутствовать токопроводящие самоклеящиеся пластины (токопроводящий алюминиевый скотч). Этот скотч должен прилегать к рабочим электродам. Касание рабочих электродов токопроводящего скотча не обязательно.
Расстояние между наклеенным скотчем должно быть 32-34мм.

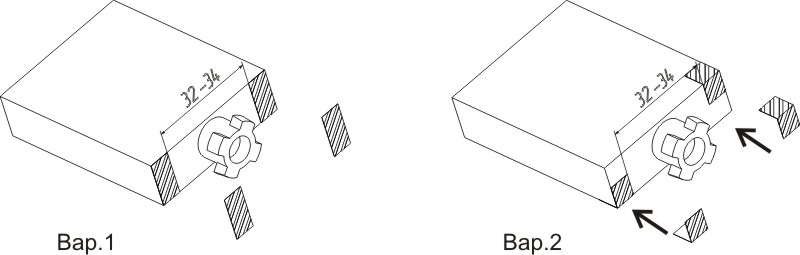

Расположение скотча:

Стреляющий электрошокер

Вар.1 : для картриджей БТЭР и КС выпуска до 2012года.
Вар.2 : для картриджей БТЭР и КС выпуска до и после 2012 года (универсальное).

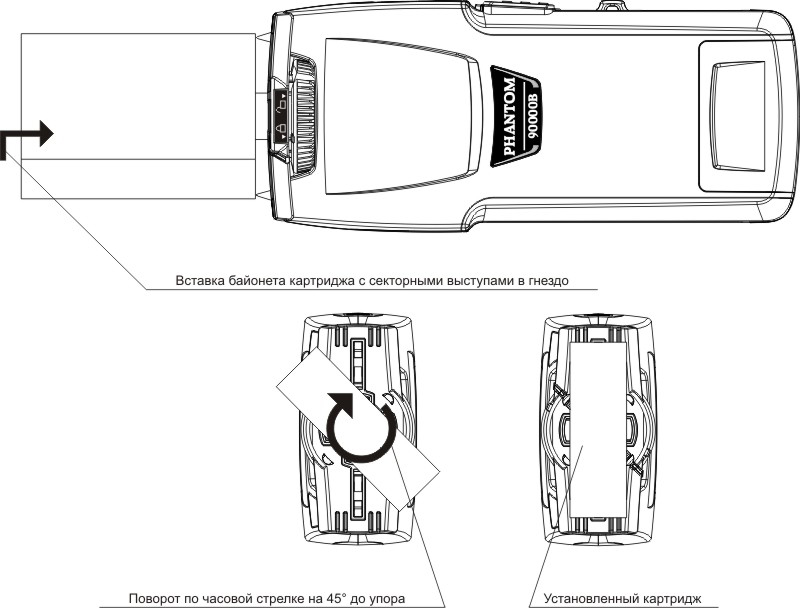

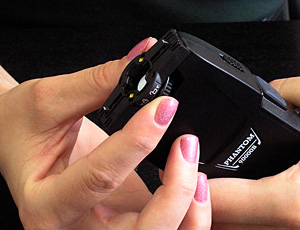

Эксплуатация. Присоединение картриджа (заряжание).

1.Поставить ЭШУ на предохранитель.
2.Вставить байонет картриджа в гнездо Насадки-переходника в соответствии с цветными метками, нанесенными на корпус НП-11.
3.Повернуть картридж на 45 град.до упора.

Стреляющий электрощокер Фантом К.111


Эксплуатация. Инициирование.

1.Направить выход картриджа (рабочие электроды) в сторону цели.
2.Снять ЭШУ с предохранителя.
3.Нажать и удерживать кнопу включения электроразряда.
Внимание! При тренировочных выстрелах картриджами БТЭР обратить внимание на то, что выстрел по нетокопроводящим мишеням (фанера, доска и т.д.) может спровоцировать разряд между изолированных проводников, соединяющих картридж и гарпуны-электроды.

Эксплуатация. Разряжание.

1.Поставить ЭШУ на предохранитель.
2.Повернуть картридж вокруг продольной оси против часовой стрелки до раскрытия байонетного замка.
3.Извлечь картридж из гнезда Насадки-переходника.

Меры предосторожности.

-Установку на корпус Насадки-переходника НП-11 проводить только при поставленном на предохранитель электрошокере.
-Не рекомендуется проверять работу ЭШУ ФАНТОМ холостым разрядом между контрольных электродов. Проверку проводить на отдельно лежащий металлический предмет.
-При работе с картриджами, использовать меры предосторожности, заявленные их производителем.
-При заряжании - разряжании картриджей, направлять картридж от себя.
Запрещается доработка, перенастройка, изменение функциональных возможностей Насадки-переходника НП-11.

Транспортирование и хранение.

Упакованные Насадки-переходники НП-11 могут транспортироваться всеми видами транспорта, если они защищены от прямого воздействия атмосферных осадков и механических повреждений при температуре от -40 до +50°С.
Хранение: в диапазоне температур от 10°С до 35°С при относительной влажности не выше 80% и отсутствии в воздухе кислотных, щелочных и других агрессивных примесей.


Особенности эксплуатации ЭШУ Фантом с насадкой для дистанционной стрельбы.

Насадка-переходник НП-11. Электрошокер ФАНТОМ. Насадка-переходник НП-11 устанавливается на высоковольтные электроды электрошокера ФАНТОМ и фиксируется при помощи поворотного кольца-фиксатора. Далее электрошокер допускается эксплуатировать с постоянно установленной насадкой-переходником:
НП-11 не изменяет мощность электрошокера, частоту работы и напряжение при холостом разряде (не изменяет электрические параметры биологического воздействия), габаритные размеры электрошокера.

Насадка-переходник НП-11 может устанавливаться на электрошокеры ФАНТОМ, произведенные после 1.01.2011 года.

Внимание! Кольцо-фиксатор при повороте в положение «замок-закрыт» в процессе первой установки на электрошокер может проходить с усилием. Это обусловлено тем, что повороту кольца-фиксатора может мешать нижняя плоскость контрольных электродов. Данная проблема решается либо самостоятельно (требуется отвести электроды ЭШУ таким образом, чтоб кольцо-фиксатор беспрепятственно поворачивалось под электродами), либо обратившись в сервисный центр.

Внимание! Защита от детей! Стреляющий ФАНТОМ травмоопасен.

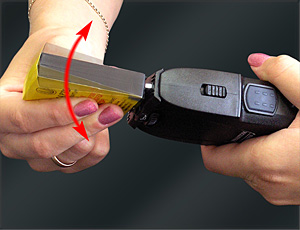

Поворот Кольца-фиксатора при установке Насадки-переходника на корпус происходит со значительным усилием.

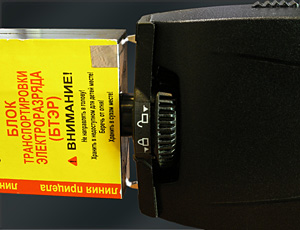

Стреляющий электрошокер ФАНТОМ К.111 Инициирование картриджей происходит с рабочих электродов электрошокера. В связи с этим на тыльной стороне картриджа должны присутствовать токопроводящие самоклеящиеся пластины (токопроводящий алюминиевый скотч). Этот скотч должен прилегать к рабочим электродам. Касание рабочих электродов токопроводящего скотча не обязательно.

Расстояние между наклеенным скотчем должно быть 32-34мм.
Разряд электрошокера ФАНТОМ К.111 через Насадку-переходник НП-11 Применение электрошокера с установленной НП-11 уменьшает толщину пробиваемой одежды (максимальный воздушный зазор ЭШУ). Это нужно учитывать при эксплуатации в зимнее время и при применении электрошокера через верхнюю одежду.

ВНИМАНИЕ! Не рекомендуется проверять работу ЭШУ ФАНТОМ с установленной на него Насадкой-переходником холостым разрядом между контрольных электродов. Проверку проводить на отдельно лежащий металлический предмет.
Электрошокер НП-11 снабжена пружинящими полукольцами (тип flexible) в нижней части корпуса, что дает доплнительную степень свободы всей конструкции и позволяет эксплуатировать электрошокер с присоединенными картриджами в специальных кофрах. При инициализации картриджа БТЭР, сила отдачи минимальна, прикладывается к байонетному замку и не изменяет направление полета зондов, выбранное при прицеливании. При инициировании картриджа БТЭР насадка-переходник плотно примыкается к корпусу ЭШУ силой отдачи.

ВНИМАНИЕ! Конструкция насадки НП-11 предполагает ее оперативный демонтаж с корпуса ЭШУ ФАНТОМ: Насадка выламывается
при помощи картриджа БТЭР с приложением значительной силы. При этом Корпус ЭШУ ФАНТОМ не повреждается. После демонтажа выламыванием, дальнейшая сборка Насадки-переходника и ее эксплуатация запрещены.
Меры предосторожности.
-Установку на корпус Насадки-переходника НП-11 проводить только при поставленном на предохранитель электрошокере.
-При работе с картриджами, использовать меры предосторожности, заявленные их производителем.
-При заряжании - разряжании картриджей, направлять картридж от себя.

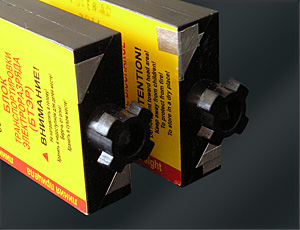

На рисунке:
1. Слава - картридж БТЭР без самоклеящихся накладок.
2. Справа - картридж БТЭР с установленными самоклеющимися накладками.
