Электрошоковое устройство ЭШУ ‛КОНВОЙ  - мощное электрическое устройство, безопасное для владельца и эффективно защищающее при нападении правонарушителей и животных.

Электрошокер КОНВОЙ безопасен для жизни и здоровья объекта воздействия, не вызывает летального исхода или необратимых патологических изменений в организме объекта воздействия.

Запрещается доработка, перенастройка, изменение функциональных возможностей электрошокера.
Электрошокер КОНВОЙ запрещается эксплуатировать с поврежденной управляющей кнопкой и в неопломбированном виде. Вскрытие, ремонт и последующее опломбирование ЭШУ осуществляется только специалистами предприятия-изготовителя.

Класс ЭШУ ‛КОНВОЙ : 1

ВНИМАНИЕ! При обхвате корпуса не подносить руки близко к высоковольтной зоне электрошокера и к электродам.

Выходное напряжение на рабочих электродах, кВ	90
Мощность воздействия, Вт	3
Стойкость к внешним воздействиям: работоспособен в диапазоне температур от -15°С до +50°С и относительной влажности до 98% при температуре +25°С
Масса, кг	0,2
Габаритные размеры (без учета длины электродов), мм	160х56х28
Длина электродов, мм	3-10
Время однократного воздействия на объект, сек	3
Длительность паузы между однократными воздействиями на объект, сек	10
Режим проверки: циклический (Разряд - Пауза). Разряд – не более 1 сек. Пауза – не менее 5 сек.
Максимально допустимое снижение мощности воздействия на объект, не более %	25
Циклов работы при полностью заряженной батарее, не менее	80
Элемент питания: встроенная перезаряжаемая LiPOL аккумуляторная батарея, В/мАч	11,1/600
Количество циклов заряда аккумуляторной батареи, не менее	500
Срок службы, лет	5

Параметры аккумуляторной батареи могут корректироваться производителем.


ВНИМАНИЕ! Использование прибора должно быть оправдано невозможностью защиты от нападения другими способами.
Запрещается непрерывное воздействие на людей продолжительностью более 3 сек.
Категорически запрещается применение прибора против лиц, не достигших 16-летнего возраста, беременных женщин, а также против лиц с ярко выраженными психическими заболеваниями.

Электрошокер КОНВОЙ – гражданское оружие самообороны, предназначено для:
! Электрошоковые устройства отечественного производства можно приобретать и носить без специального разрешения: «…электрошоковые устройства и искровые разрядники отечественного производства … регистрации не подлежат, и граждане Российской Федерации имеют право приобретать их без получения лицензии» - Федеральный закон №150-Ф3 «Об оружии», статья 13.


Электрошокер КОНВОЙ генерирует импульсы тока высокого напряжения, которые при воздействии на правонарушителя или животное блокируют процессы в нервной системе нападающего и вызывают спазм мышц.
Применение электрошокера по назначению не представляет опасности для организма и его жизнедеятельности, что подтверждено медико-биологической экспертизой Минздрава РФ.
Сильный останавливающий и дезориентирующий эффект достигается в зависимости от области воздействия, времени воздействия, а также состояния нападающего. Важно правильно выбрать область воздействия электрошокера. Она должна быть как можно лиже к центральной нервной системе нападающего – в туловище. Самыми уязвимыми точками являются шея, пах, солнечное сплетение, область сердца, а также верхняя часть груди и верхняя часть бедра.

Следует также знать, что воздействие разряда электрошокового устройства значительно усиливается, если оказывать электрошоковое воздействие в плотном контакте рабочих электродов и зоны поражения. Комуфлирующий кожаный чехол позволяет применять ЭШУ КОНВОЙ неожиданно для нападающего, повышая эффективность воздействия.

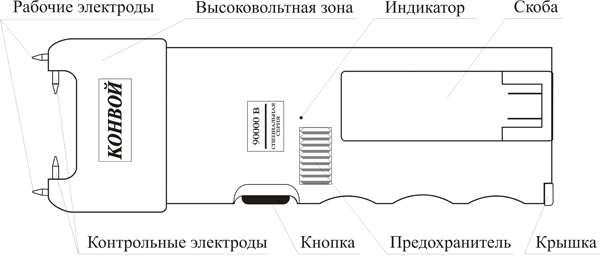

Электрошокер КОНВОЙ конструктивно выполнен в пылевлагонепроницаемом ударопрочном корпусе и имеет в своем составе предохранитель для исключения случайных срабатываний, контрольные электроды для проверки работоспособности и конусные рабочие электроды. Предусмотренная скоба удобна при ношении ЭШУ во внутреннем кармане пиджака. Не рекомендуется носить КОНВОЙ за эту скобу на поясе, поскольку она способна выполнять только поддерживающую функцию. Для ношения устройства на поясе используйте комплект чехлов.

В электрошокере КОНВОЙ используется встроенная литий-полимерная аккумуляторная батарея для специальных применений. Замена отслужившей батареи производится только в сервисном центре.

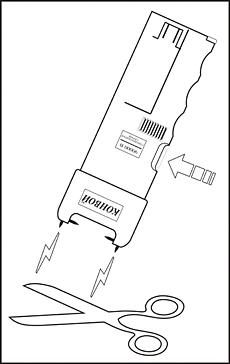

Для проверки работоспособности изделия требуется:
В том случае, если устройство находится в расчехленном состоянии, допускается производить проверку не на отдельнолежащий металлический предмет, а между контрольными электродами. Высоковольтный разряд стремится пройти по границе раздела сред (особенность высоковольтного разряда) – в данном случае по той части корпуса устройства, которая находится непосредственно под контрольными электродами. Если поверхность корпуса под электродами загрязнена или аккумуляторная батарея слабо заряжена, возможно «падение» искрового разряда на корпус. При многократном «падении» он непременно прожжет там дорожку. Если поверхность под электродами загрязнится, протрите ее сухой тканью.




LiPOL аккумуляторная батарея, установленная в ЭШУ КОНВОЙ, рассчитана на весь срок службы изделия.
Тип аккумулятора указан на задней стенке ЭШУ под съемной крышкой (рядом с номером ЭШУ).
Если устройство не эксплуатируется, происходит саморазряд батареи, который составляет 10% от емкости батареи в месяц. Поэтому в режиме хранения рекомендуется подзаряжать батарею раз в три месяца.
Если устройство эксплуатируется средне интенсивно, то рекомендуется подзаряжать батарею раз в месяц.
Аккумулятор автоматически отключается при полном разряде батареи. В этом случае перестает гореть индикатор готовности ЭШУ и нет искрового разряда. После отключения аккумулятора его следует зарядить при помощи Зарядного Устройства.
Для определения необходимости заряда аккумулятора во всех случаях следует ориентироваться на цвет свечения Индикатора готовности (расположен справа от предохранителя).

Внимание! Хранение устройства снятым с предохранителя (горит индикатор готовности) недопустимо.
Внимание! Устройство потребляет в процессе работы (образования искрового разряда) очень большой ток, поэтому следует строго соблюдать методику проверки работоспособности, изложенной в разделе ‛Проверка и подготовка к работе‛. В противном случае аккумулятор теряет свою способность отдавать большой ток, начинаются процессы по изменению его химических свойств.
Длительная работа электрошокера КОНВОЙ допускается только в «боевой» обстановке.


Для заряда LiPOL батарей используйте только автоматическое зарядное устройство (АЗУ) модель LP-11.1-600.



а) Перевести предохранитель в крайнее левое положение;
б) При воздействии на объект поднести рабочие электроды как можно ближе к зоне поражения, нажать на кнопку и одновременно удержать рабочие электроды в тесном контакте с зоной поражения до 3 сек. Скольжение рабочих электродов по поверхности объекта нежелательно.
Внимание! Эффективность электроудара напрямую связана с расстоянием от рабочих электродов до зоны поражения. Максимальная эффективность может быть достигнута, если электроды касаются тела нападающего. При применении ЭШУ эта рекомендация является основной и ей не стоит пренебрегать.


Электрошоковое устройство комплектуется чехлами для поясного и наручного ношения. Чехол для поясного ношения удобно использовать также для транспортировки и хранения.
Производитель рекомендует эксплуатировать устройство в кожаном чехле для наручного ношения постоянно:

• в момент возможного применения устройства, владелец, как правило, находится в стрессовом состоянии и очень важно надежно держать устройство в руке – этому способствует ремень чехла и фактура кожи;
• вырезы в кожаном чехле под кнопку и предохранитель позволяет четко зафиксировать палец на кнопке и предотвратить случайную постановку на предохранитель в процессе применения устройства;
• поверхность под контрольными электродами не будет загрязняться в процессе эксплуатации;
• применение устройства в кожаном чехле не изменяет характеристик высоковольтного разряда.

! Если устройство находится в зачехленном виде, нельзя проводить его проверку таким образом, чтобы разряд проходил внутри чехла между контрольными электродами. Высоковольтный разряд стремиться пройти по границе раздела сред – в данном случае по внутренней части кожи чехла, которая находится непосредственно над контрольными электродами. Несмотря на то, что эта часть чехла пропитана специальным антистатическим электроизоляционным составом, при злоупотреблении таким способом проверки, электрический разряд непременно прожжет там дорожку. Методику правильной проверки см. раздел «Проверка и подготовка к работе».


При эксплуатации в дождливую погоду, если нападающий находится в промокшей одежде или намокшей кожаной куртке, возможно «растекание» части электрического разряда по поверхности одежды.

• в момент применения нужно максимально приблизить рабочие электроды к зоне поражения – «достать» тело нападающего. Сделать это помогут немного заостренные рабочие электроды. Постарайтесь проткнуть одежду правонарушителя резким движением;
• обязательным является методика включения устройства (нажатие на кнопку): рабочие электроды нужно сначала поднести к объекту, а уже потом нажать на кнопку;
• держите устройство в сухом месте – в кармане, под зонтиком, избегая попадания на него дождя.

Единственной проблемой эксплуатации в холодную зимнюю погоду является то, что «замерзший» аккумулятор не способен дать большой ток (см. зависимость мощности изделия от температуры аккумулятора), позволяющий эффективно работать устройству. Поэтому при отрицательных температурах окружающего воздуха держите ЭШУ «Конвой» в теплом месте – в кармане верхней одежды или в руке.


Если нападающий одет в кожаную одежду, импульсы ЭШУ КОНВОЙ пробьют ее за счет своей энергетики и длительности. Кожаная одежда имеет только плотный верхний слой, а вся основная толщина – «рыхлая».
Если одежда нападающего – диэлектрик (например, толстый полиэтиленовый плащ), обязательно нужно проткнуть или надсечь ее рабочими электродами. По этим точкам разряд пройдет на тело нападающего.
Разряд пробивает слой одежды, толщиной до 19 мм.: пробойное расстояние между концами контрольных электродов равно 18-19 мм. Поэтому сумма расстояний от одного рабочего электрода до объекта и от другого рабочего электрода до объекта равно как раз этим 18-19мм. Это значит, что если рабочие электроды приближать параллельно объекту воздействия, электрический разряд перекинется на объект на расстоянии 10мм. (несколько большее пробойное расстояние, чем расстояние между концами контрольных электродов – особенность высоковольтного разряда).
Если нападающий находится в толстой верхней одежде, например в дубленке, пробойного расстояния и длины выступающих электродов при плотном поднесении электродов к объекту достаточно, чтобы добить импульсом до объекта.
Обычная «рыхлая» одежда (куртки - ветровки, пиджаки, рубашки, кофты) электрический разряд пробивает беспрепятственно.
При воздействии на объект скольжение электродов по поверхности объекта нежелательно, а в случае воздействия через толстую верхнюю одежду или одежду с диэлектрическими свойствами - недопустимо.

• запрещается включать с разряженной или слабозаряженной аккумуляторной батареей;
• при обхвате корпуса не подносить руки близко к высоковольтной зоне ЭШУ и к электродам;
• не включать без нагрузки на рабочих электродах (холостой разряд на отдельнолежащий металлический предмет или между контрольными электродами) на время более 1 секунды;
• не использовать ЭШУ в воде, босиком на бетонном полу, траве и т.д.;
• не использовать ЭШУ против детей; беременных женщин; лиц преклонного возраста; сотрудников правоохранительных органов; в ситуациях, не связанных с защитой личной безопасности;
• хранить в недоступном для детей месте;
• не оставлять на длительное время (более двух суток) предохранитель в крайнем левом положении (устройство снято с предохранителя и горит индикатор готовности);
• работа устройства может влиять на работу некоторых электронных устройств (из-за электромагнитных наводок), поэтому не рекомендуется включать устройство в непосредственной близости с компьютерами, медицинским оборудованием и т. д.;
• не включать устройство в местах с взрывоопасной атмосферой, которые, как правило, отмечены специальными предупреждающими знаками – заправочные станции, и т. д.

Упакованные ЭШУ могут транспортироваться всеми видами транспорта, если они защищены от прямого воздействия атмосферных осадков и механических повреждений при температуре от -40 до +50°С. Эксплуатация ЭШУ в этом случае производится после выдержки в упакованном виде не менее 6 часов при нормальных климатических условиях.
ЭШУ следует хранить в диапазоне температур от 10°С до 35°С при относительной влажности не выше 80% и отсутствии в воздухе кислотных, щелочных и других агрессивных примесей.


Предприятие-изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении потребителем условий эксплуатации, установленных в Руководстве по эксплуатации РЭ 7399-005-18824285. Гарантийный срок эксплуатации – 12 мес. со дня продажи изделия. Гарантия не распространяется на чехлы для наручного и поясного ношения.
